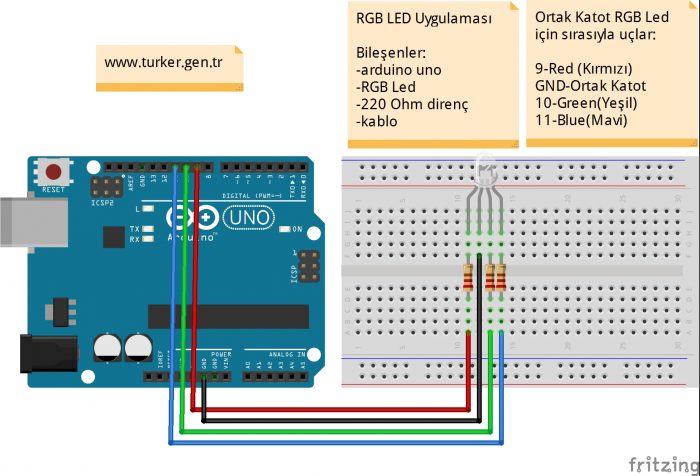

Gerekli Malzemeler:

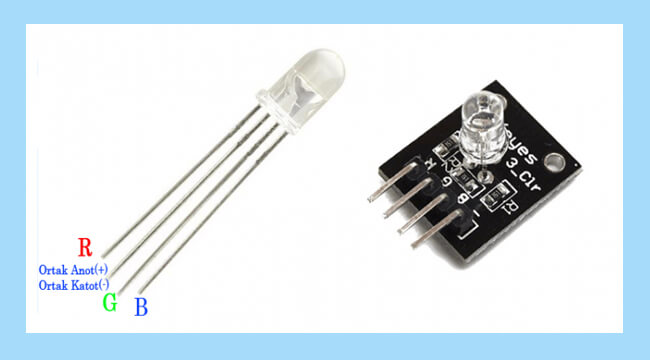

– RGB Led (Ortak Katot)
– 3 adet 220 Ohm direnç
– 10 KOhm Potansiyometre
– Kablo

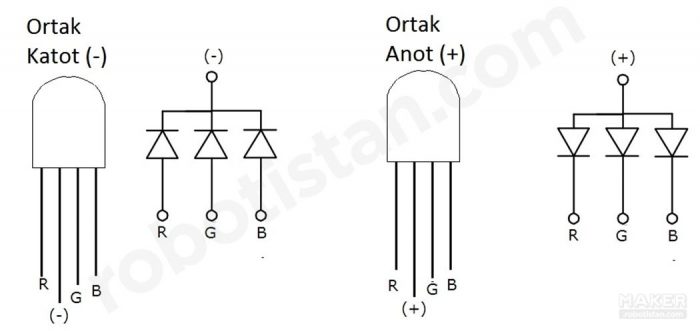

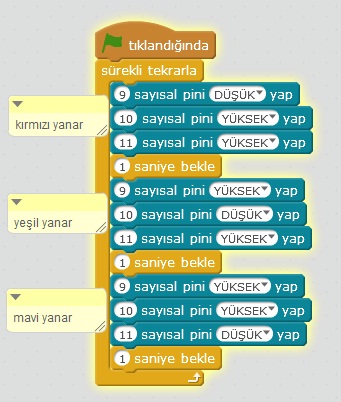

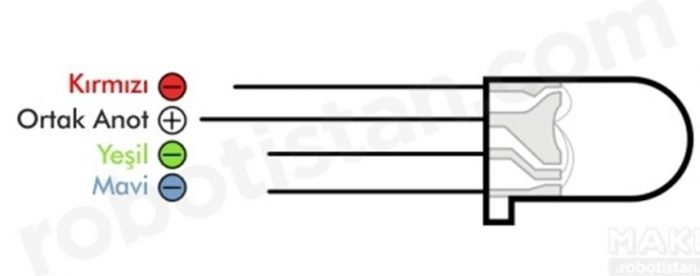

ORTAK ANOT BAĞLANTISI İÇİN KODLAR (ORTAK UÇ 5V YE BAĞLANIR. DİĞER SİNYAL UÇLARI DÜŞÜK SİNYAL İLE TETİKLENİR)

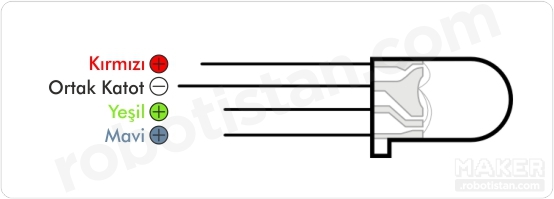

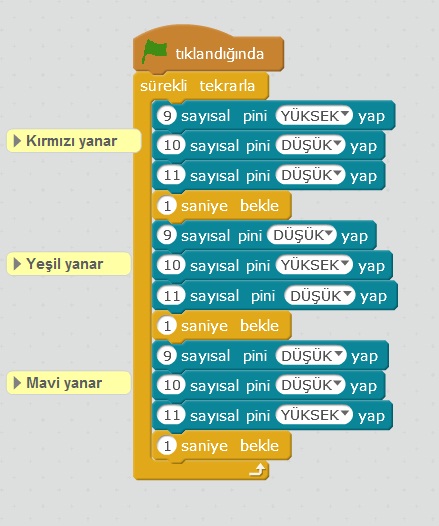

ORTAK KATOT BAĞLANTISI İÇİN KODLAR (ORTAK UÇ GND YE BAĞLANIR. DİĞER SİNYAL UÇLARI YÜKSEK SİNYAL İLE TETİKLENİR))

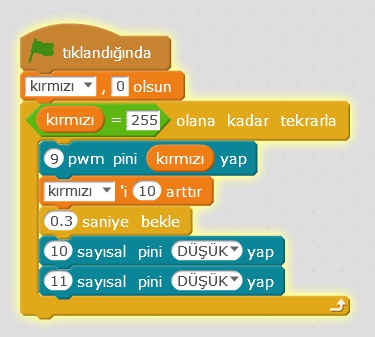

Değişken döngü ile RGB uygulaması:

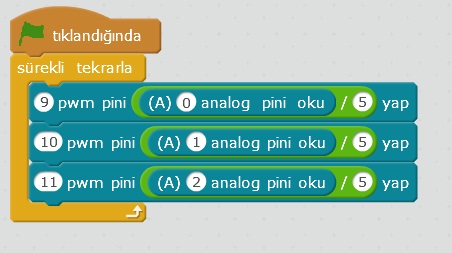

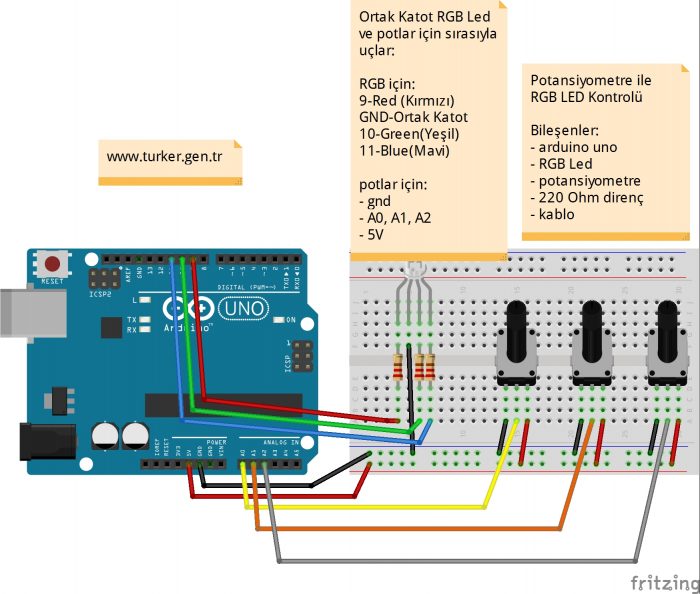

Potansiyometre ile RGB Kontrolü:
